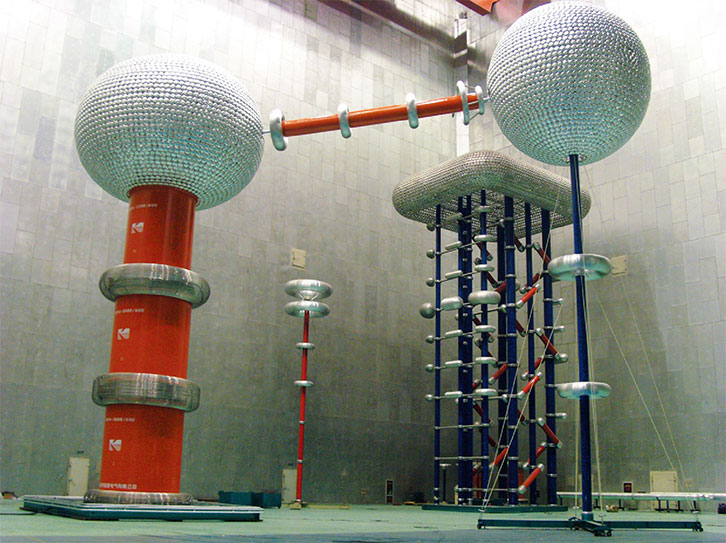

概述
工頻試驗變壓器系統可產生一個連續可調的工頻交流試驗電壓。用于對GIS高壓開關、電纜及其附件、互感器、電力變壓器、高壓斷路器、耦合電容器、電容套管、避雷器、電瓷及其他電器元件進行工頻耐壓、無局部放電檢測及其他科學試驗研究。
當高壓試驗需要提供阻性電流時，工頻試驗變壓器組成的交流電壓測試系統是唯一可用的電源，尤其適用于需要穩定電壓的試驗，即使試驗中負載變化（嚴重電暈，淋雨試驗和污穢試驗）的場合。因此，工頻試驗變壓器組成的高壓測試系統屬于配備在所有試驗場和實驗室的通用測試設備。
特點
滿足低局部放電測量要求
模塊化結構，占用空間小
低阻抗，適用范圍廣
采用計算機控制測量系統，操作方便
完善的保護電路，確保人員和設備的安全
浪涌和瞬態保護敏感的電子元件
系統組成
試驗系統組成：一次側電源主要部件由開關柜和調壓器組成，調壓器產生連續可調電壓為工頻試驗變壓器提供輸入電源。
工頻試驗變壓器系統最主要的部件是試驗變壓器，包含單個試驗變壓器或多臺串接試驗變壓器。
對于容性試品，可在低壓側配置（個別在高壓側）補償電抗器
在低壓側可配置諧波濾波器
分壓器可用于電壓測量和局部放電量檢測，較低局部放電量測量時可選用高壓濾波器（包括隔離阻抗和耦合電容器）。
電容量或介質損耗測試時，需要選用標準電容器。
過電壓電子快速保護裝置能有效抑制試品放電產生的過電壓。
先進的計算機輔助控制系統，提供友好的操作界面。
系統組件
保護電阻
電容分壓器兼耦合電容器
可選附件
電源噪聲濾波器
三次、五次濾波器
補償電抗器
過電壓電子快速保護裝置
SF6標準電容器
局部放電檢測儀
氣墊運輸?shù)鬃?
開關柜Ⅱ
其他可能需要的部件
