用途
調感諧振試驗系統可以產生一個持續可變化的交流電壓，用于高壓容性試品的試驗。
容性試品包括：電纜、電容器，GIS，發電機組設備，電容式互感器等。調感諧振試驗系統可在50、60Hz使用，也可用于更高的頻率。由于其優良的正弦波形，很適合用于高壓交流耐壓試驗的局部放電測量。
調感諧振試驗系統優勢在于對電源功率要求低，只需要提供試驗電路的損耗。主要是品質因數Q取決于試驗功率S和損耗功率P的比值，范圍在10～100，這意味著只要1/Q的試驗功率即可滿足試驗要求，諧振系統比試驗變壓器系統更輕便、經濟，當擊穿放電時，系統失去諧振條件，電壓自動回零，試品故障不會被擴大。
特點
模塊化結構，占用空間小
局部放電量低
多種靈活組合方式
試品放電，試品故障不會被擴大
先進的計算機輔助控制系統，提供友好的操作界面。
完善的安全保護系統

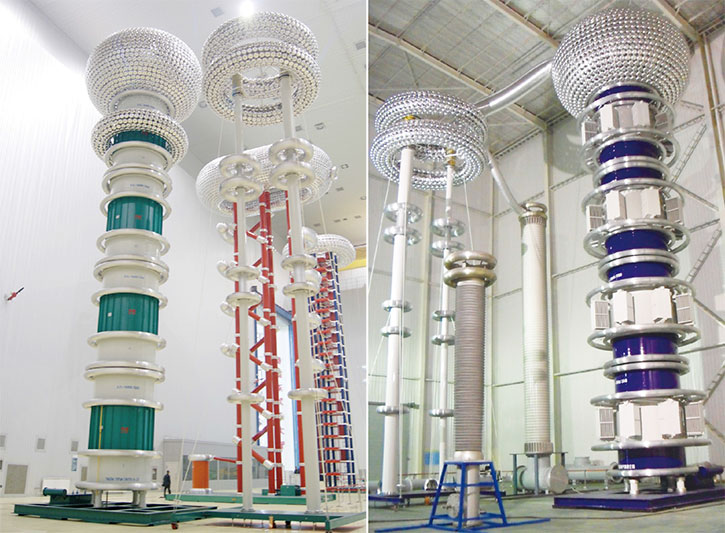

系統組成
試驗系統由電網通過開關柜、調壓器和勵磁變壓器供電。若電抗器是金屬外殼式，勵磁變壓器可內置入電抗器內部。電源濾波器安裝在低壓側，用于局部放電測試時，降低電源干擾，有效保證較低的局部放電測量背景。
調感諧振試驗系統最主要的部件是調感電抗器，通過調節鐵芯距離改變電抗器電感，動鐵芯采用稀土電機驅動；
高壓濾波器由兩部分組成：隔離阻抗，高壓電容器。在局部放電測量時，高壓濾波器可衰減高頻干擾，并作為系統的基本負載；
控制測量系統包括：操作裝置&工業計算機以及電壓測量、局部放電和電容介損測量?jī)x器。
系統組件
開關柜
調壓器
勵磁變壓器
高壓可調電抗器
高壓濾波器
電源濾波器
控制測量系統（手動或自動控制）
可選附件
控制電源隔離變壓器
串并聯連接裝置
無局部放電高壓導線
標準電容器
局部放電檢測儀
氣墊底盤
其他可能需要的部件
